Kunpeng Familie
VMC-C Serie
Vertikale 5-Achs-Bearbeitungszentren mit Schwenkrundtisch für präzise und wirtschaftliche Fertigung.
Die VMC-C Serie verbindet eine steife Portalbauweise, drehmomentstarke Direktantriebe und präzise Schwenkrundtische in einer vertikalen 5-Achs-Plattform. Sie steht für stabile Genauigkeit, hohe Dynamik und wirtschaftliche Bearbeitung in Luftfahrt, Automobilindustrie, Maschinenbau und industrieller Fertigung.
VMC-C100H(MT)
VMC-C80H(MT)
VMC-C70D
CNC-Steuerungen
CNC-Steuerungen von Siemens und HEIDENHAIN.
Je nach Maschinentyp, Fertigungsaufgabe und Kundenstandard ist die VMC-C Serie mit CNC-Steuerungen von Siemens oder HEIDENHAIN verfügbar.
01
Siemens CNC
Bewährte Steuerungstechnik für zuverlässigen Betrieb und anspruchsvolle Fertigungsumgebungen.
02
HEIDENHAIN CNC
Präzise Steuerung komplexer Fräsbearbeitungen, Konturen und anspruchsvoller Bearbeitungsprozesse.
03
Anwendungsspezifisch konfiguriert
Die Steuerung wird passend zu Maschine, Prozess und Kundenanforderungen ausgewählt.
Modellübersicht
Drei VMC-C Varianten für vertikale 5-Achs-Bearbeitung.
Die VMC-C Serie umfasst drei 5-Achs-Konfigurationen mit Schwenkrundtisch für unterschiedliche Werkstückgrößen, Tischlasten und Produktionsanforderungen. Von der Einzelspindel- bis zur Doppelspindel-Ausführung stehen Präzision, Produktivität und Prozessstabilität im Fokus.
Große Schwenkrundtisch-Ausführung
VMC-C100H(MT)
Vertikales 5-Achs-Bearbeitungszentrum mit Schwenkrundtisch für große Werkstücke, hohe Tischlasten und stabile Präzisionsbearbeitung.
1100 / 1100 / 800 mm
X/Y/Z-Verfahrweg
1.000 mm
Tischgröße
1.500 kg
Tischbelastung
Kompakte Schwenkrundtisch-Ausführung
VMC-C80H(MT)
Kompaktes vertikales 5-Achs-Bearbeitungszentrum mit Schwenkrundtisch für kleinere und mittelgroße Präzisionsbauteile.
800 / 800 / 550 mm
X/Y/Z-Verfahrweg
800 mm
Tischgröße
12.000 / 16.000 min⁻¹
Spindeldrehzahl
Doppelspindel-Ausführung
VMC-C70D
Vertikales 5-Achs-Doppelspindel-Bearbeitungszentrum mit Zwei-Stationen-Schwenkrundtisch für produktive Serienfertigung und die Bearbeitung komplexer Bauteile.
2 × 40 Plätze
Werkzeugplätze
2 × 250 kg
Max. Werkstückgewicht
15.000 min⁻¹
Spindeldrehzahl
01

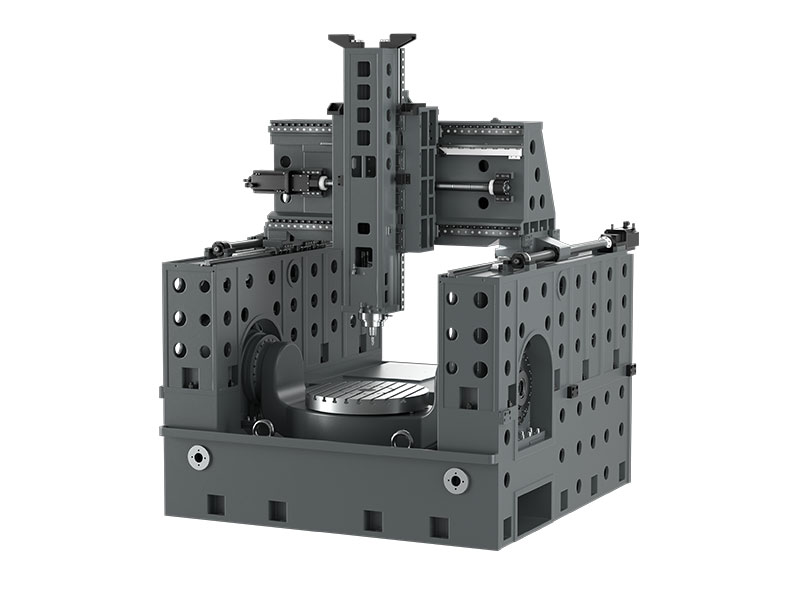

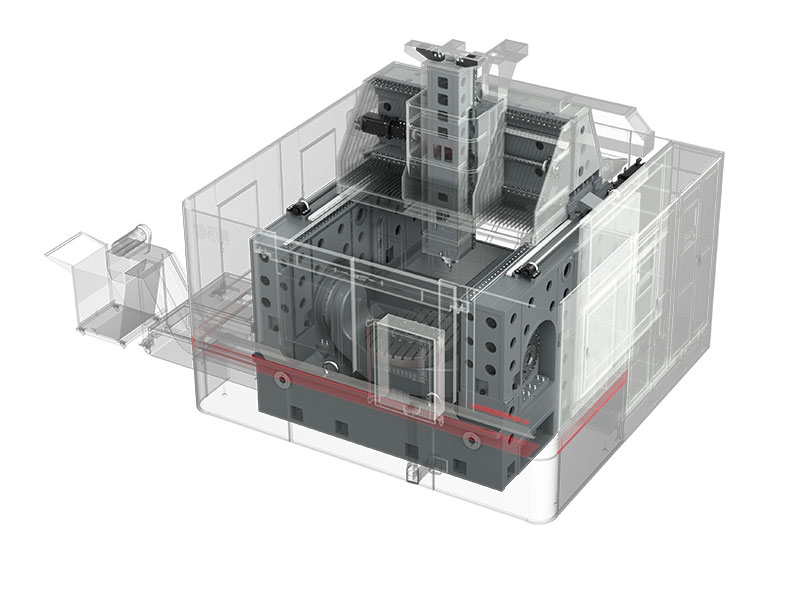

Steife Portalbauweise
Die steife Portalbauweise sorgt für hohe Struktursteifigkeit, stabile Bearbeitungsprozesse und zuverlässige Präzision bei anspruchsvollen 5-Achs-Anwendungen.
02

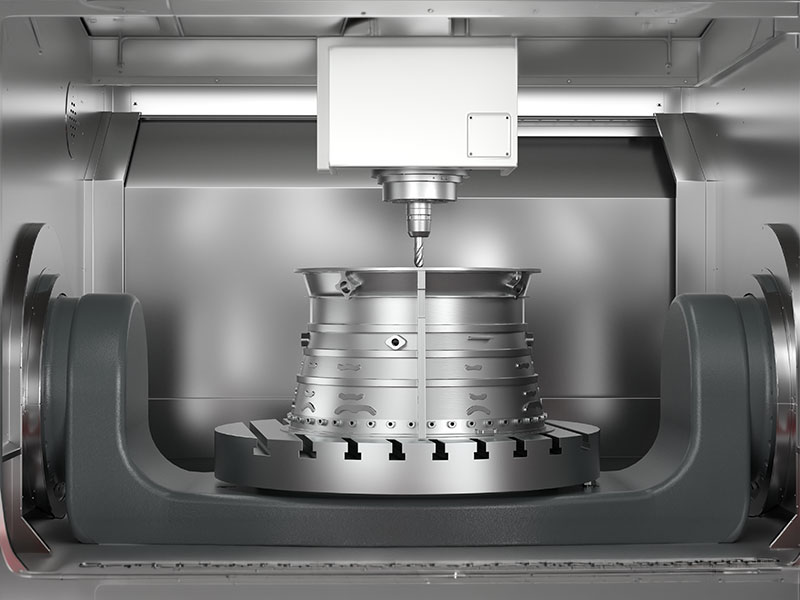

5-Achs-Bearbeitung mit Schwenkrundtisch
Drehmomentstarke Direktantriebe und präzise Schwenkrundtische ermöglichen dynamische 5-Achs-Bearbeitung komplexer Werkstücke.
03
Dauerhafte Präzision
Das Maschinenkonzept verbindet hohe Stabilität mit dynamischer Genauigkeit und konstanter Bearbeitungsqualität. Die angegebene dynamische RTCP-Genauigkeit liegt bei bis zu 0,02 mm.
04
Hohe Produktivität
Einzelspindel- und Doppelspindel-Konfigurationen ermöglichen die passende Auslegung für Präzisionsbearbeitung, produktive Serienfertigung und komplexe Bauteile.
Technische Daten
Technischer Vergleich der VMC-C Serie.
Die Tabelle vergleicht die wichtigsten technischen Daten von VMC-C100H(MT), VMC-C80H(MT) und VMC-C70D – von Verfahrwegen und Tischgröße bis zu Tischbelastung, Spindeldrehzahl und Werkzeugkapazität.
| Parameter | VMC-C100H(MT) | VMC-C80H(MT) | VMC-C70D |
|---|---|---|---|
| Verfahrweg X/Y/Z | 1.100 / 1.100 / 800 mm | 800 / 800 / 550 mm | 700 / 100 / 600 mm |
| Tischgröße | 1.000 mm | 800 mm | |
| Tischbelastung | 1.500 kg | 1.000 kg | |
| Spindelabstand | 700 mm | ||
| Max. Werkstückgewicht | 2 × 250 kg | ||
| Max. Werkstückdurchmesser | Ø699 mm | ||
| Max. Werkstückhöhe | 500 mm | ||
| Spindeldrehzahl | 12.000 min⁻¹ | 12.000 / 16.000 min⁻¹ | 15.000 min⁻¹ |
| Werkzeugplätze | 40 Plätze | 40 Plätze | 2 × 40 Plätze |
| Maschinengewicht | 30 t | 26 t | 25 t |
| Maschinenabmessungen | 6.300 × 6.100 × 5.200 mm | 4.700 × 4.200 × 4.000 mm | 4.000 × 5.900 × 4.200 mm |

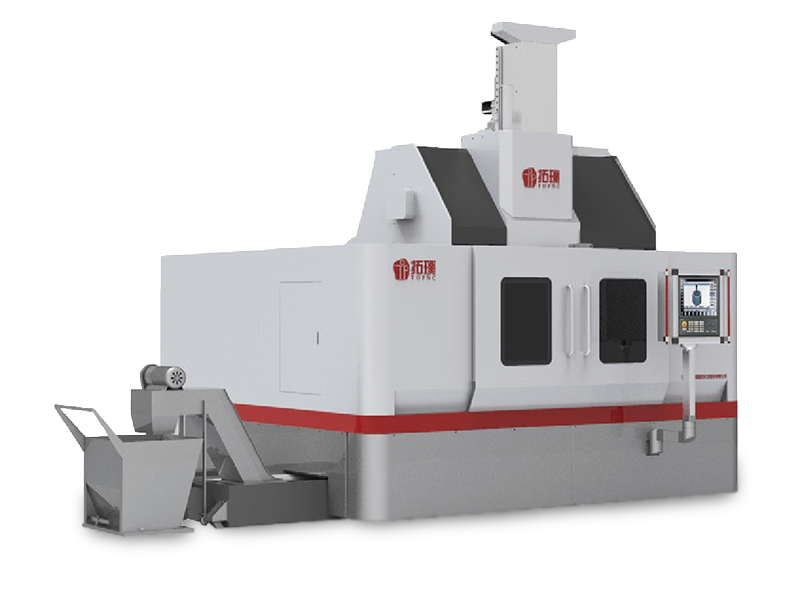

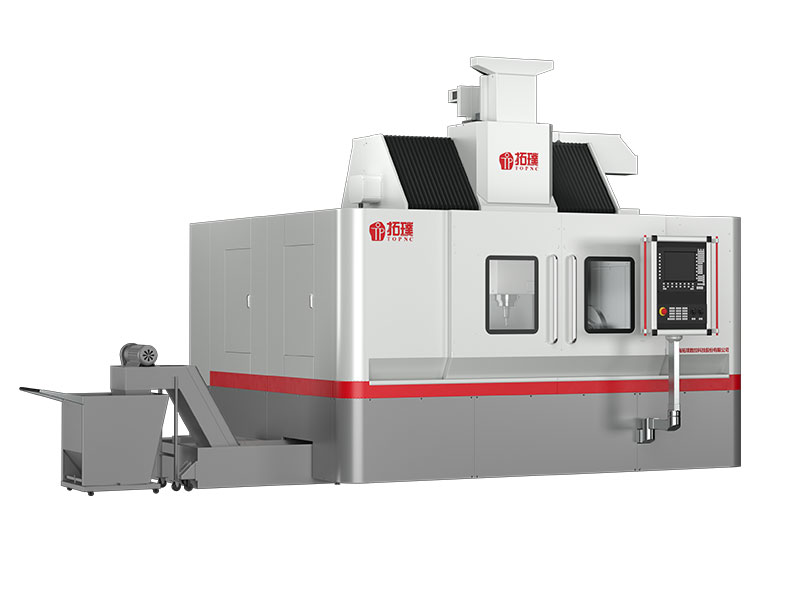

Bildergalerie
Einblicke in die VMC-C Serie.
Maschinenansichten, Bearbeitungsdetails, Bauteilbeispiele und Anwendungen vermitteln einen umfassenden Eindruck der VMC-C Serie.
