Kunpeng Familie

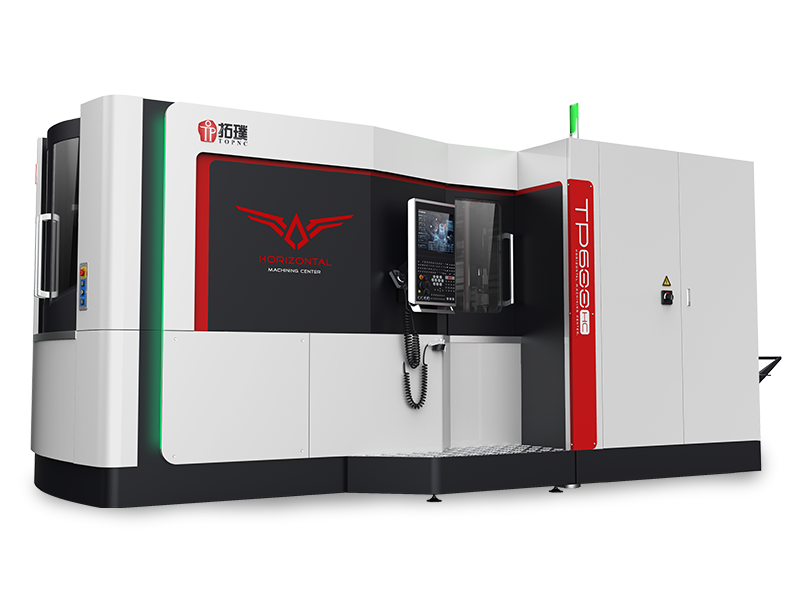

TP600 Serie
5-Achs-Horizontalbearbeitungszentren für die hochpräzise industrielle Fertigung.
Die TP600 Serie verbindet Horizontalbearbeitung, hohe Maschinensteifigkeit und thermische Stabilität in einer kompakten Plattform. 5- und 4-Achs-Konfigurationen ermöglichen die präzise und wirtschaftliche Bearbeitung komplexer Industriebauteile.
TP600HC
TP600C
TP600H
CNC-Steuerungen
CNC-Steuerungen von Siemens und HEIDENHAIN.
Je nach Maschinentyp, Fertigungsaufgabe und Kundenstandard ist die TP600 Serie mit CNC-Steuerungen von Siemens oder HEIDENHAIN verfügbar.
01
Siemens CNC
Bewährte Steuerungstechnik für zuverlässigen Betrieb und anspruchsvolle Fertigungsumgebungen.
02
Heidenhain CNC
Präzise Steuerung komplexer Fräsbearbeitungen, Konturen und anspruchsvoller Bearbeitungsprozesse.
03
Anwendungsspezifisch konfiguriert
Die Steuerung wird passend zu Maschine, Prozess und Kundenanforderungen ausgewählt.
Modellübersicht
Drei TP600-Varianten für die hochpräzise Horizontalbearbeitung.
Die TP600 Serie bietet 5- und 4-Achs-Varianten für unterschiedliche Automatisierungs-, Paletten- und Produktionsanforderungen. Alle Modelle stehen für stabile Prozesse, hohe Produktivität und dauerhafte Präzision.
High-End-Konfiguration

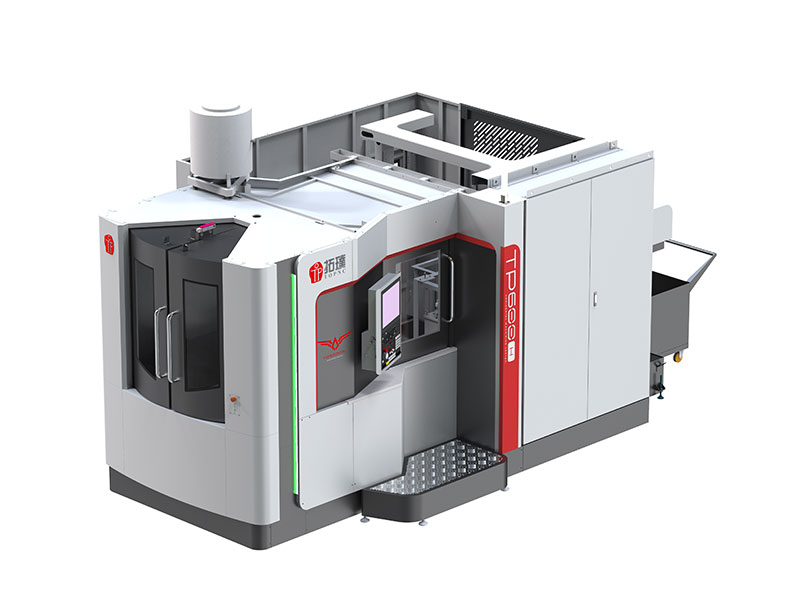

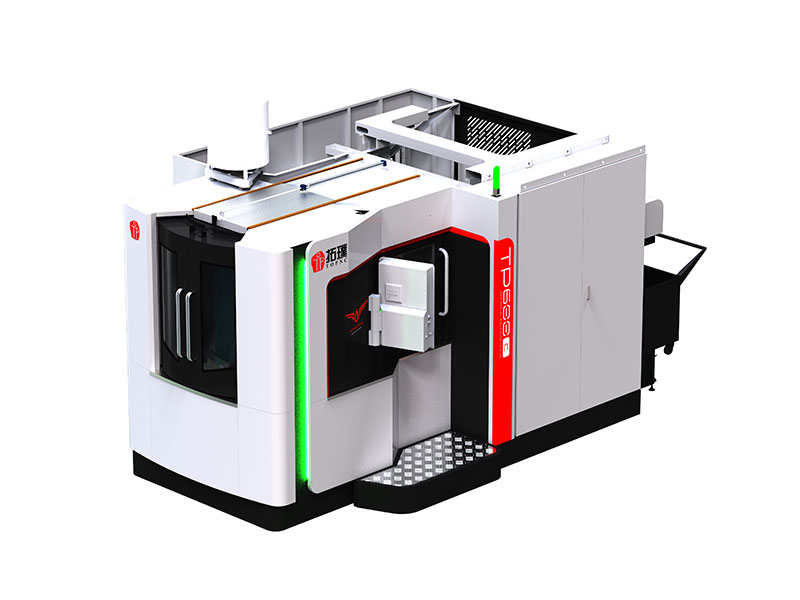

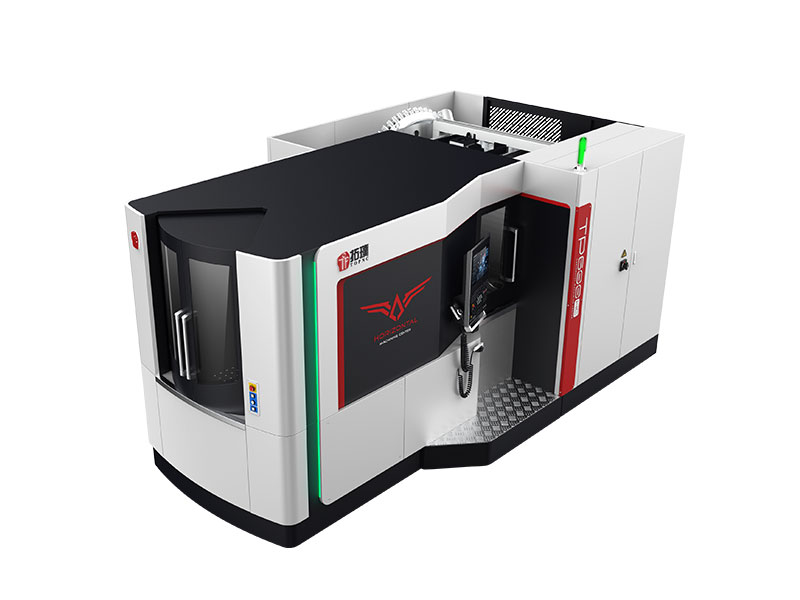

TP600HC
High-End-5-Achs-Horizontalbearbeitungszentrum mit Palettenwechsler für produktive Bearbeitung und automatisierten Palettenwechsel.
5-Achs + APC
Konfiguration
800 / 730 / 700 mm
X/Y/Z-Verfahrweg
14,000 rpm
Spindeldrehzahl
5-Achs-Konfiguration
TP600C
High-End-5-Achs-Horizontalbearbeitungszentrum mit Einzelpalette für präzise und flexible Fertigungsaufgaben.
5-Achs
Konfiguration
800 / 730 / 700 mm
X/Y/Z-Verfahrweg
14,000 rpm
Spindeldrehzahl
4-Achs-Konfiguration
TP600H
Vielseitiges 4-Achs-Horizontalbearbeitungszentrum mit Palettenwechsler für stabile und wirtschaftliche Bearbeitung in einem breiten Einsatzspektrum.
4-Achs + APC
Konfiguration
800 / 730 / 800 mm
X/Y/Z-Verfahrweg
60 Plätze
Werkzeugmagazin
01
Hohe Steifigkeit

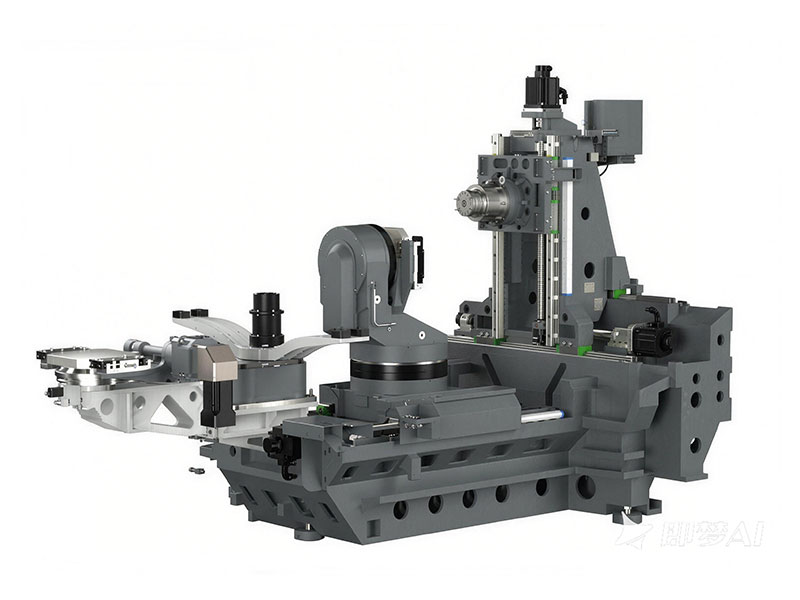

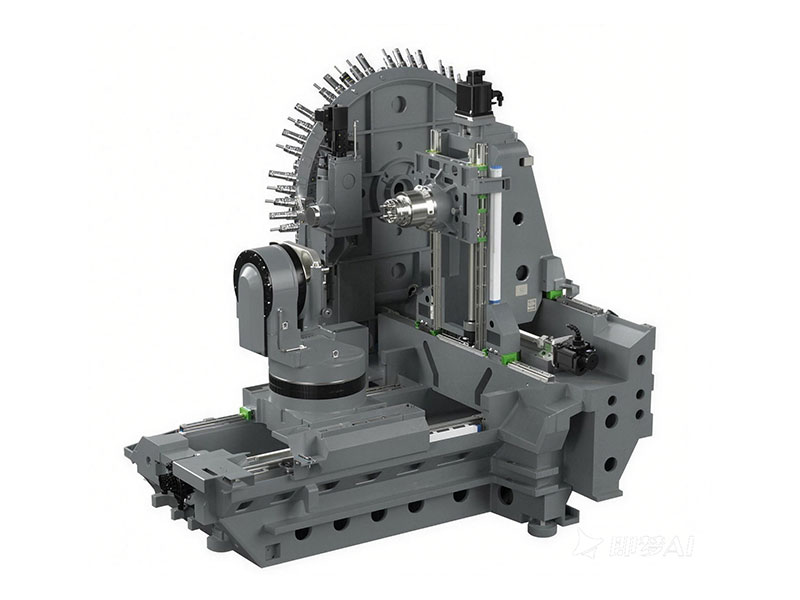

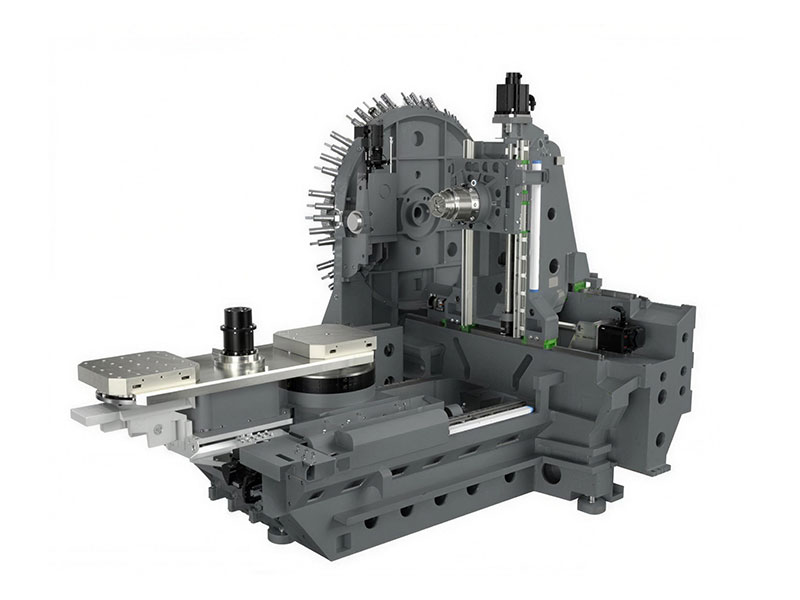

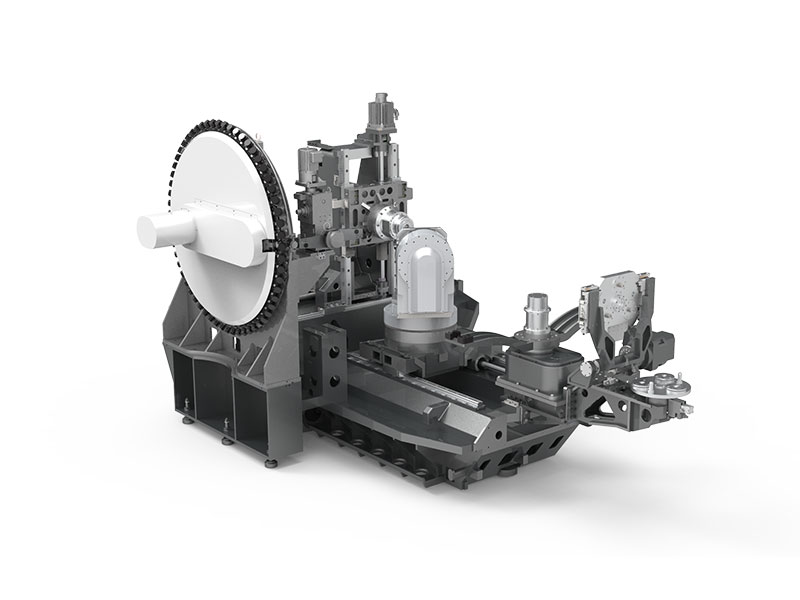

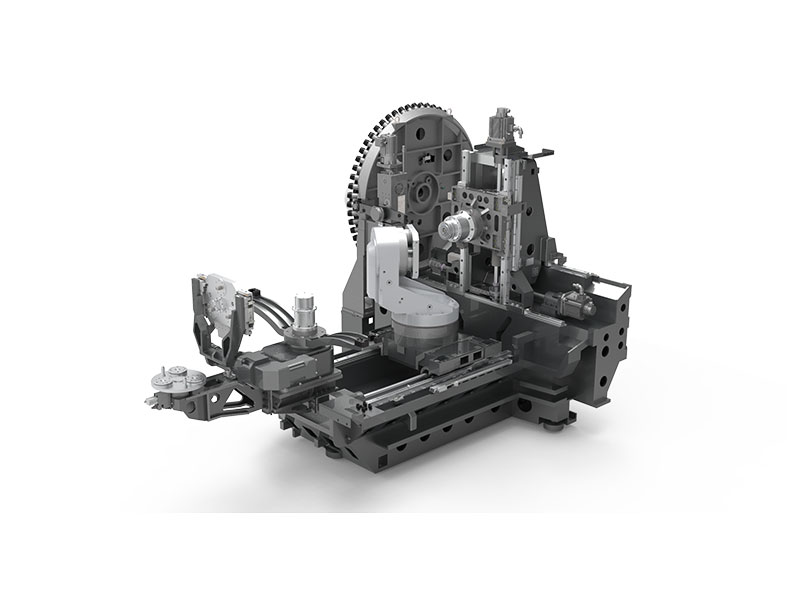

Ein monolithisches Maschinenbett mit Dreipunktauflage und symmetrischem Aufbau sorgt für hohe Steifigkeit und thermische Stabilität auch bei anspruchsvoller Bearbeitung.
02
Dauerhafte Präzision
Geschlossene Regelkreise, gekühlte Kugelgewindetriebe und hochpräzise Rundtische sichern Positionier- und Wiederholgenauigkeit.
03
Hohe Produktivität
Hohe Spindeldrehzahlen, schnelle Achsbewegungen und Palettenoptionen verkürzen Nebenzeiten und steigern die Maschinenauslastung.
04
Breites Einsatzspektrum

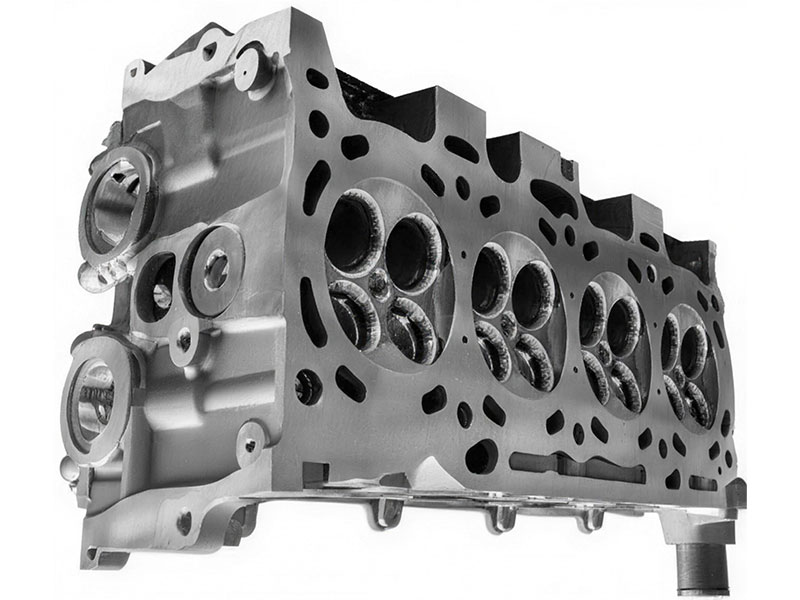

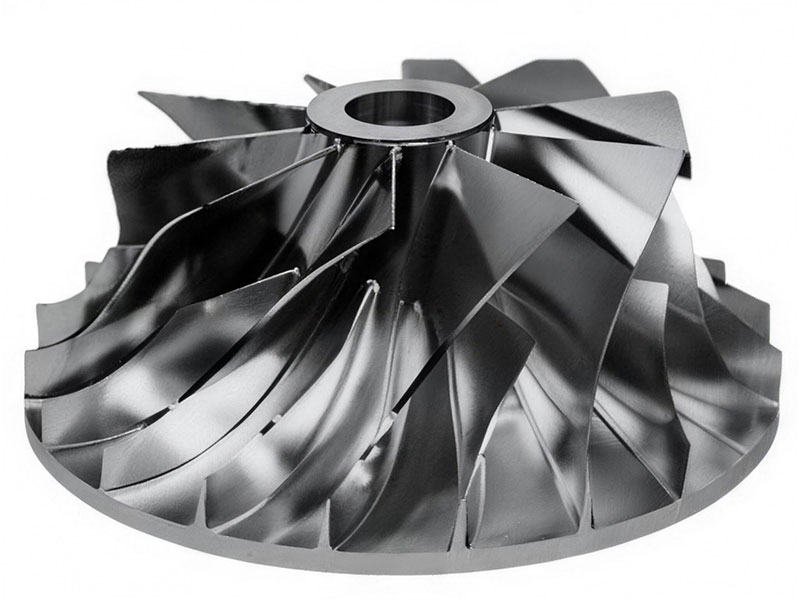

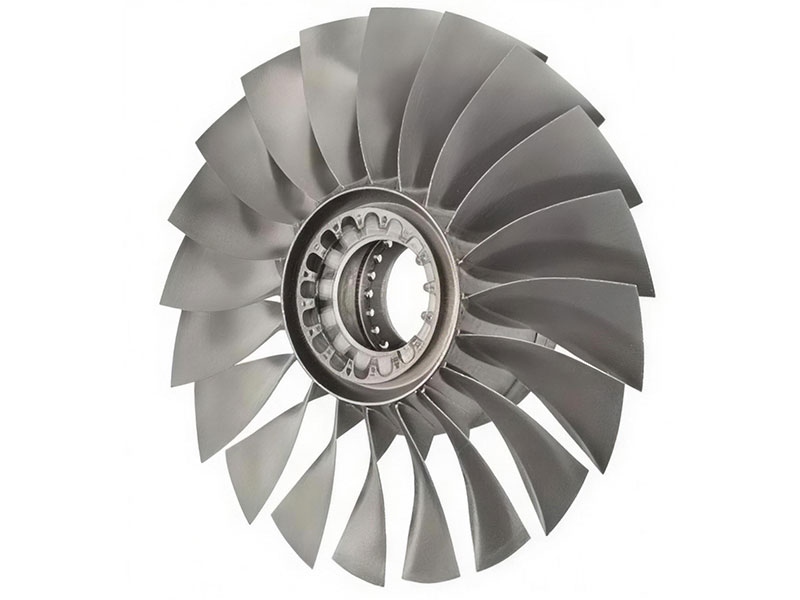

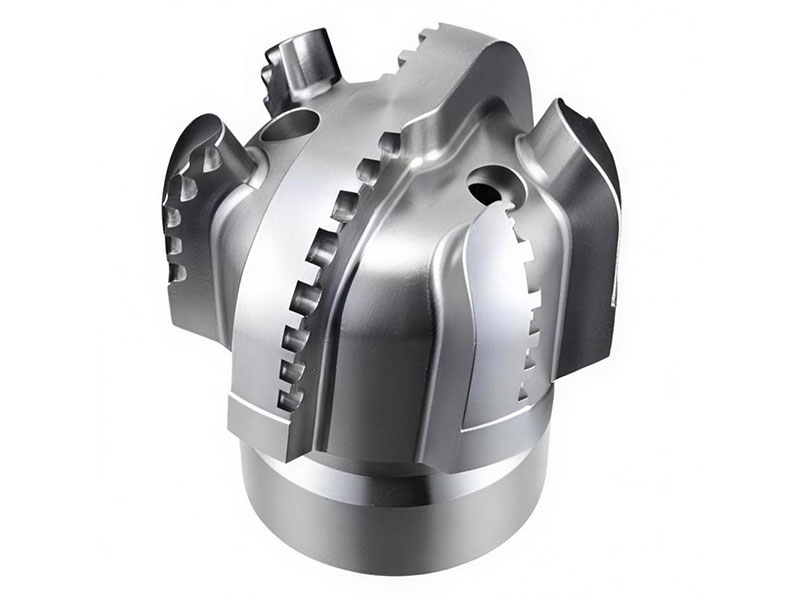

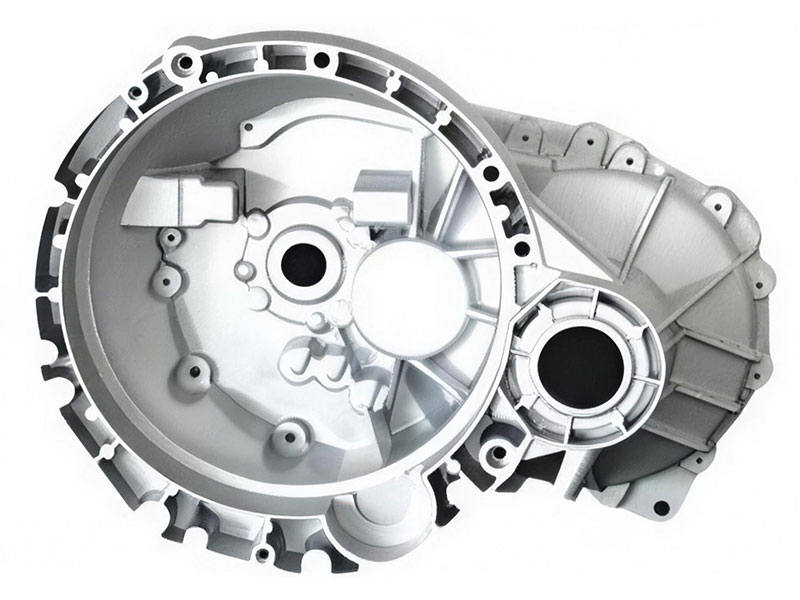

Die TP600 Serie eignet sich für Anwendungen in Automobilindustrie, Baumaschinenbau, Luftfahrt und allgemeiner industrieller Fertigung.
Technische Daten
Technischer Vergleich der TP600 Serie.
Die Tabelle vergleicht die wichtigsten technischen Daten von TP600HC, TP600C und TP600H – von Verfahrwegen und Palettenkonzept bis zu Bearbeitungs- und Produktionsanforderungen.
| Parameter | TP600HC | TP600C | TP600H |
|---|---|---|---|
| Verfahrweg X-Achse | 800 mm | 800 mm | 800 mm |
| Verfahrweg Y-Achse | 730 mm | 730 mm | 730 mm |
| Verfahrweg Z-Achse | 700 mm | 700 mm | 800 mm |
| Abstand Spindelnase – B-Achs-Mitte | 200–900 mm | 200–900 mm | 100–900 mm |
| Min. Abstand Spindelnase – Palettenoberfläche | 290 mm | 290 mm | — |
| Schwenkbereich B-Achse | 290° (–110° bis +180°) | 290° (–110° bis +180°) | N × 360° |
| Drehbereich C-Achse | N × 360° | N × 360° | — |
| Tischgröße | 400 × 400 mm | 400 × 400 mm | 500 × 500 mm |
| Max. Werkstückabmessungen | Ø630 × 490 mm (550 mm über Flachseiten) | Ø630 × 490 mm | Ø800 × 810 mm |
| Max. Palettenbelastung | 320 kg | 320 kg | 500 kg |
| Positioniergenauigkeit (X/Y/Z) | 8 μm | 8 μm | 8 μm |
| Wiederholgenauigkeit (X/Y/Z) | 4 μm | 4 μm | 4 μm |
| Positioniergenauigkeit (B/C) | 12″ | 12″ | 12″ |
| Wiederholgenauigkeit (B/C) | 6″ | 6″ | 6″ |
| Max. Achsgeschwindigkeit (B/C) | 60 rpm | 60 rpm | 60 rpm |
| Eilgang (X/Y/Z) | 60 m/min | 60 m/min | 60 m/min |
| Bearbeitungsvorschub (X/Y/Z) | 1–50.000 mm/min | 1–50.000 mm/min | 1–50.000 mm/min |
| Achsbeschleunigung/-verzögerung | 0,8 g | 0,8 g | 0,8 g |
| Werkzeugaufnahme | HSK-A63 | HSK-A63 | HSK-A63 |
| Werkzeugplätze | 60 | 60 | 60 |
| Max. Werkzeugdurchmesser (Vollbelegung) | Ø85 mm | Ø85 mm | Ø85 mm |
| Max. Werkzeugdurchmesser (freie Nachbarplätze) | Ø170 mm | Ø170 mm | Ø170 mm |
| Max. Werkzeuggewicht | 8 kg | 8 kg | 8 kg |
| Max. Werkzeuglänge | 450 mm | 450 mm | 450 mm |
| Max. Spindeldrehzahl | 14.000 min⁻¹ (optional 20.000 min⁻¹) | 14.000 min⁻¹ (optional 20.000 min⁻¹) | 14.000 min⁻¹ (optional 20.000 min⁻¹) |
| Spindelaufnahme | HSK-A63 | HSK-A63 | HSK-A63 |
| Spindelleistung (S1/S6) | 22/33 kW | 22/33 kW | 22/33 kW |
| Spindeldrehmoment (S1/S6) | 120/180 Nm | 120/180 Nm | 120/180 Nm |
| Abmessungen L × B × H (inkl. Späneförderer) | 5400 × 2950 × 2800 mm | 4400 × 2950 × 2800 mm | 4670 × 2950 × 2800 mm |
| Gesamtgewicht | 14 t | 13 t | 13 t |
Produktbroschüre
Alle Details zur TP600 Serie.
Technische Daten, Maschinenkonzepte, Konfigurationen und Anwendungsinformationen kompakt in der offiziellen Produktbroschüre.

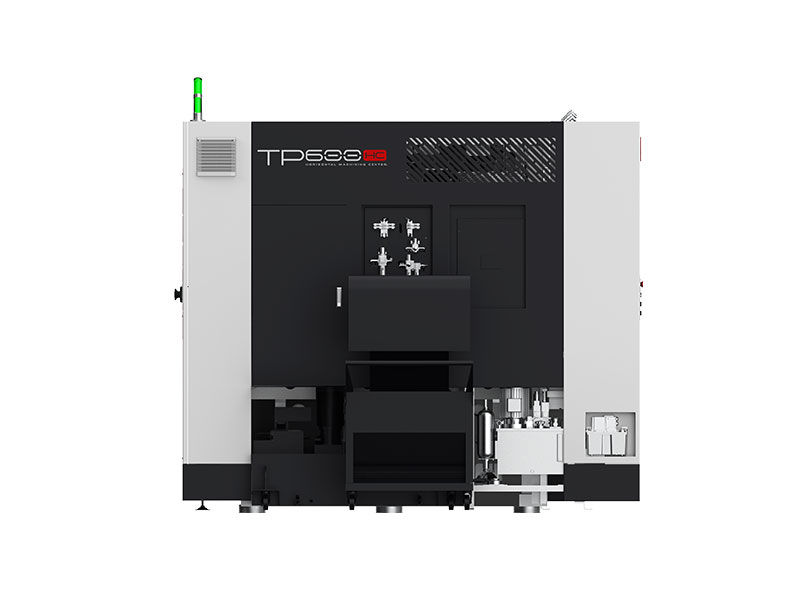

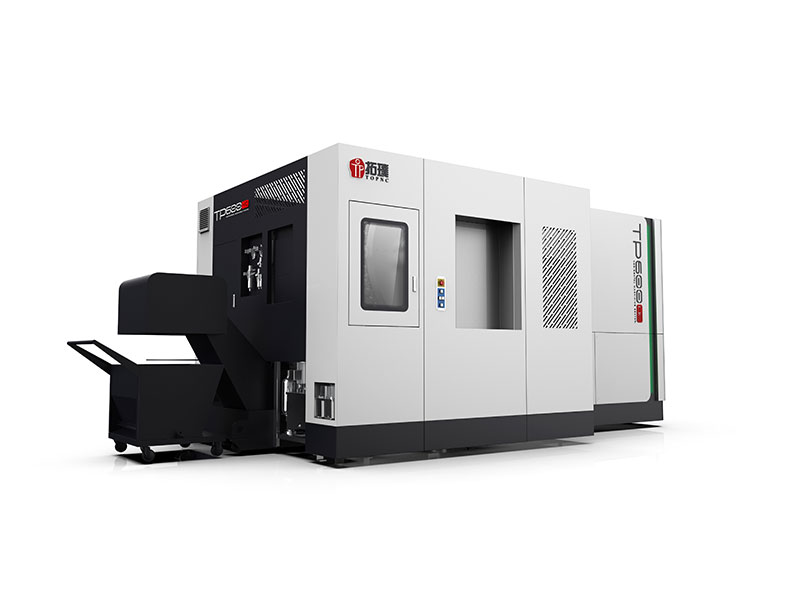

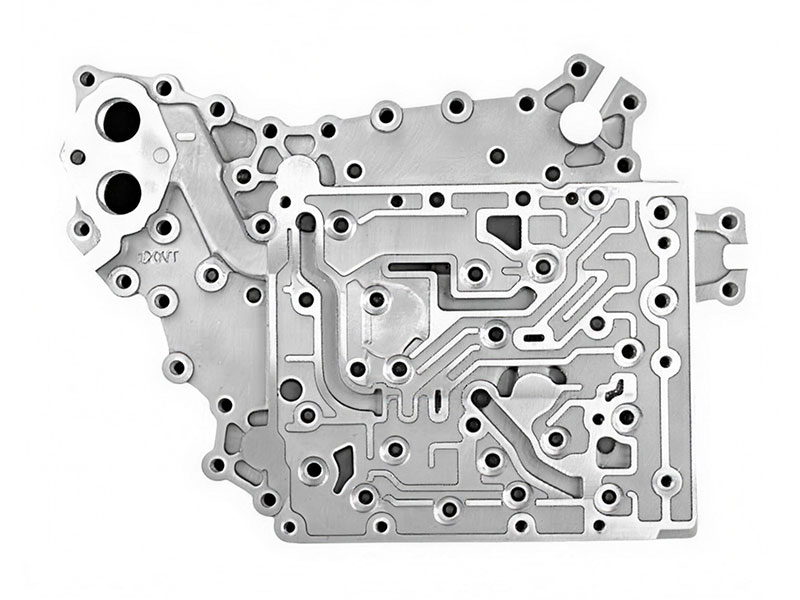

Bildergalerie
Einblicke in die TP600 Serie.

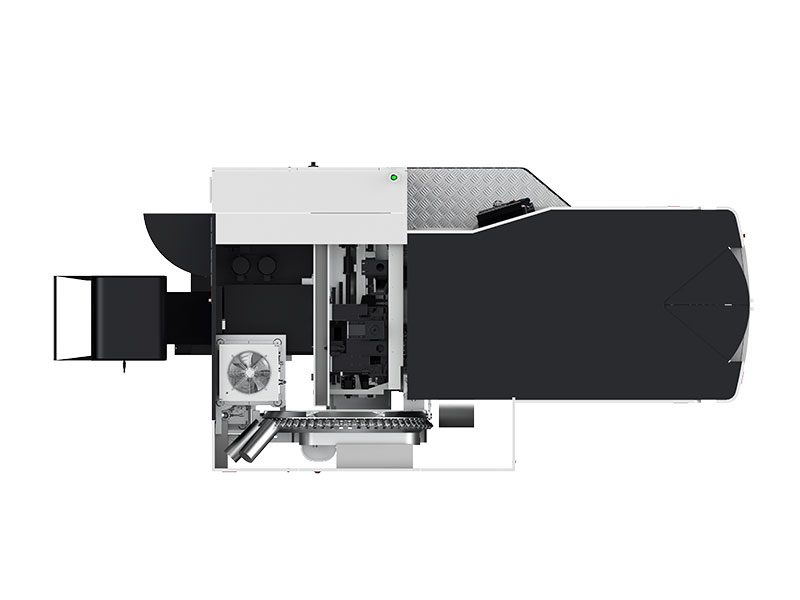

Maschinenansichten, Arbeitsräume, Konstruktionsdetails und Anwendungsbeispiele vermitteln einen umfassenden Eindruck der TP600 Serie.
Kunpeng Familie
Weitere Maschinen der Kunpeng Familie.
Die Kunpeng Familie umfasst weitere Maschinenkonzepte für Fräs-Dreh-Bearbeitung, Horizontalbearbeitung und anspruchsvolle 5-Achs-Anwendungen.
HMT-i Serie
5-Achs-Fräs-Dreh-Zentrum
Integrierte Fräs-Dreh-Bearbeitung für komplexe Rotationsteile, Präzisionsbauteile und die Komplettbearbeitung.
TV-C Serie
Vertikales 5-Achs-Präzisionsbearbeitungszentrum
Kompakte 5-Achs-Präzisionsbearbeitung für Formen, Medizintechnik, Optik, Robotik und komplexe Freiformflächen.
VMC-C Serie
Vertikales 5-Achs-Bearbeitungszentrum
Vertikales 5-Achs-Bearbeitungszentrum für präzise, produktive und dauerhaft stabile Fertigung in Luftfahrt, Automobilindustrie, Gebläsebau und Formenbau.
HMC-C Serie
5-Achs-Horizontalbearbeitungszentrum
Steifes 5-Achs-Horizontalbearbeitungszentrum für große, anspruchsvolle Bauteile mit hohem Drehmoment, stabiler Genauigkeit und hoher Zerspanleistung.
Kontakt zu TOPNC
Welche TP600-Konfiguration passt zu Ihrer Fertigung?
Sprechen Sie mit TOPNC über Werkstückgröße, Automatisierung, Genauigkeit und Produktionsablauf. Gemeinsam bestimmen wir die passende TP600-Konfiguration für Ihre Fertigung.
