Kompakte 5-Achs-Präzisionsbearbeitung mit hoher Dynamik.
Die TV-C Serie verbindet kompakte Bauweise, Hochgeschwindigkeitsbearbeitung und Präzision im Mikrometerbereich. Entwickelt für Präzisionsformen, Medizintechnik, Optik, Robotik und komplexe Freiformflächen ermöglicht sie Schruppen und Schlichten in einem durchgängigen Prozess.
TV400C
TV260C

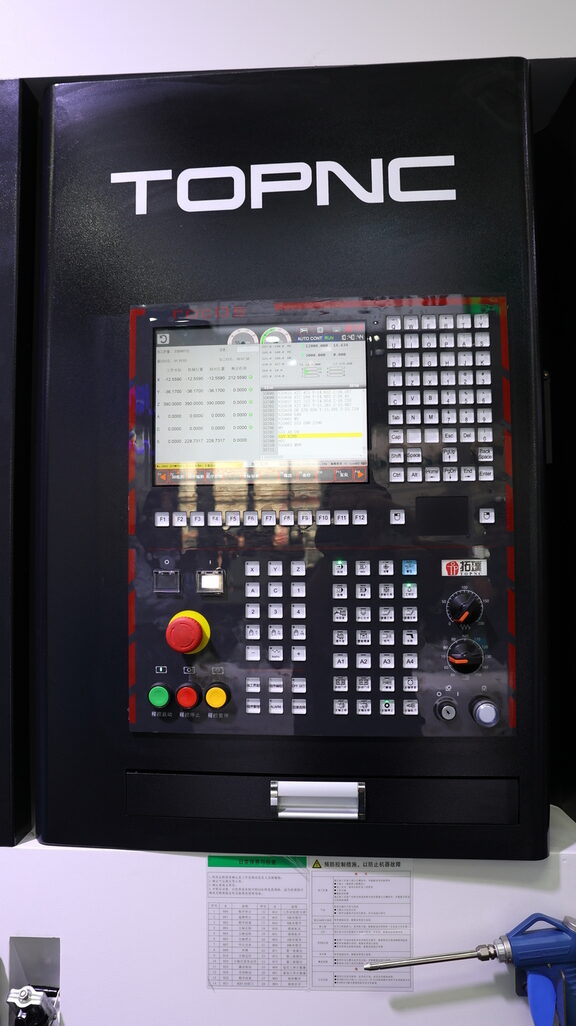

CNC-Steuerungen
CNC-Steuerungen von Siemens und HEIDENHAIN.
Je nach Maschinentyp, Fertigungsaufgabe und Kundenstandard ist die TV-C Serie mit CNC-Steuerungen von Siemens oder HEIDENHAIN verfügbar.
01
Siemens CNC
Bewährte Steuerungstechnik für zuverlässigen Betrieb und anspruchsvolle Fertigungsumgebungen.
02
HEIDENHAIN CNC
Präzise Steuerung komplexer Fräsbearbeitungen, Konturen und anspruchsvoller Bearbeitungsprozesse.
03
Anwendungsspezifisch konfiguriert
Die Steuerung wird passend zu Maschine, Prozess und Kundenanforderungen ausgewählt.
Modellübersicht
Zwei TV-C Varianten für kompakte 5-Achs-Präzisionsbearbeitung.
Die TV-C Serie umfasst zwei vertikale 5-Achs-Varianten für unterschiedliche Werkstückgrößen und Bearbeitungsanforderungen. Beide Modelle verbinden hohe Dynamik mit stabiler Präzision und hoher Oberflächengüte.
Mittlere Baugröße

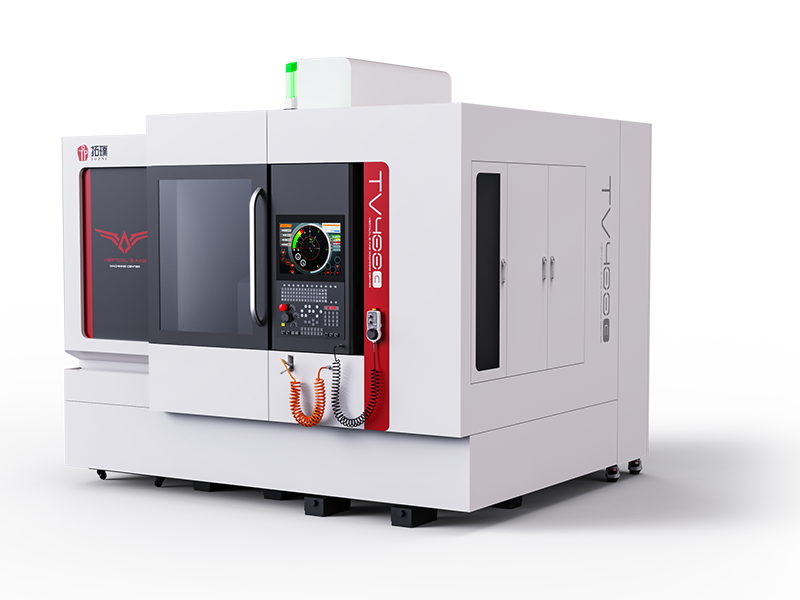

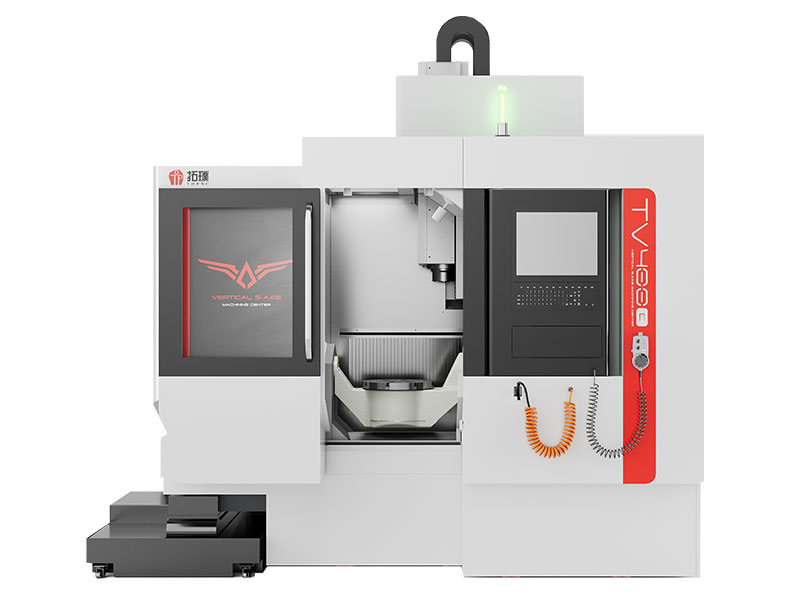

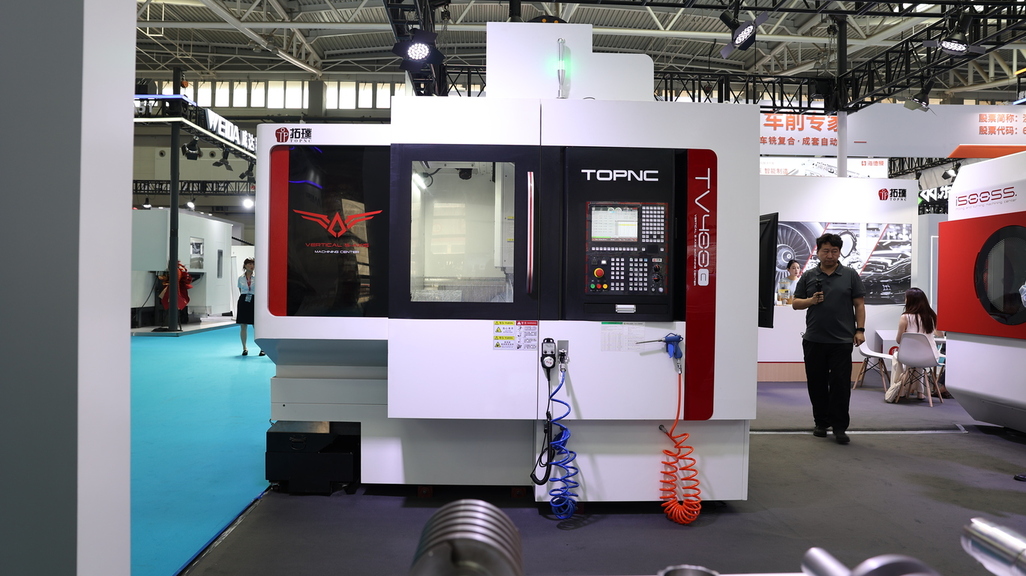

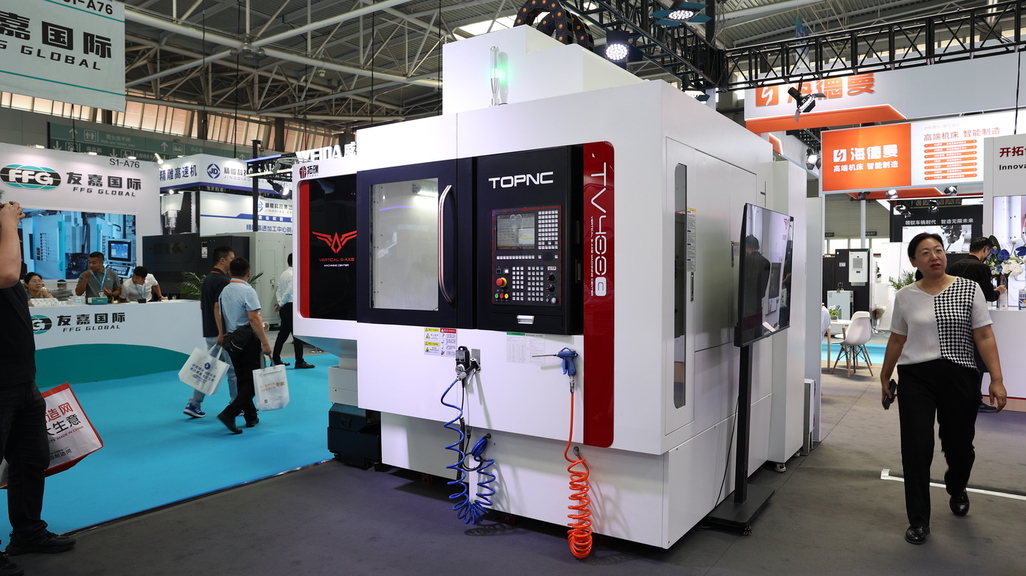

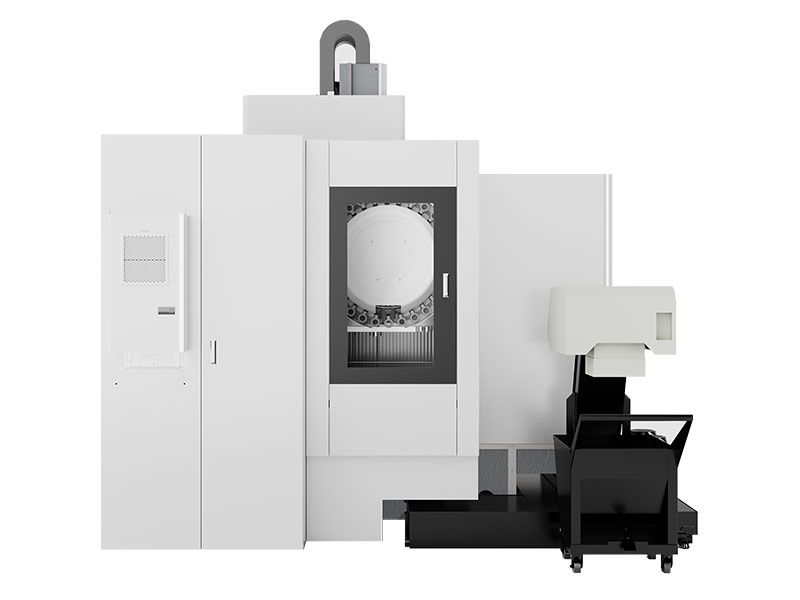

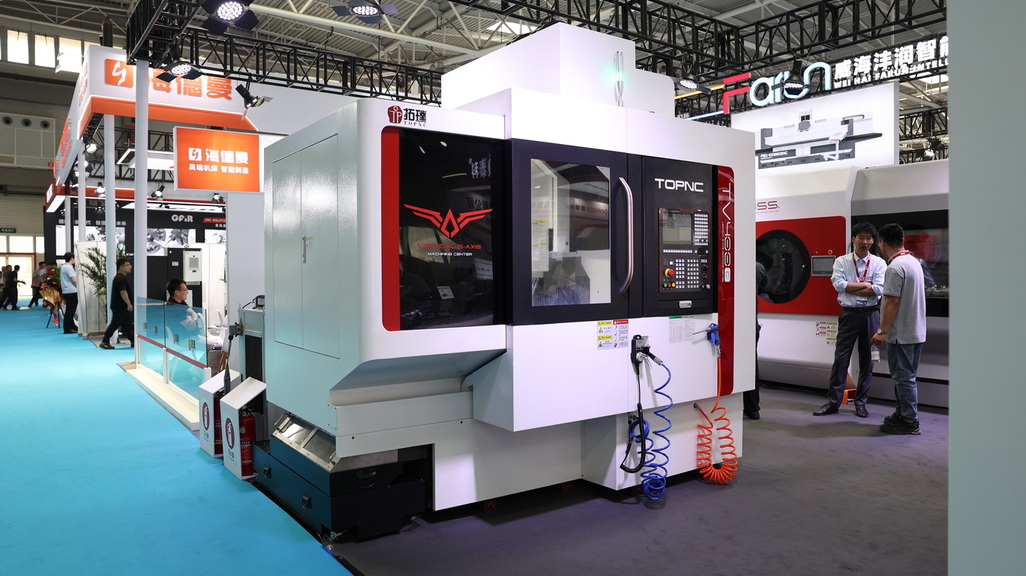

TV400C
5-Achs-Hochgeschwindigkeitszentrum für präzises Schruppen und Schlichten von Maschinenbauteilen, Formen und komplexen Strukturkomponenten.
Ø400 mm
Tischdurchmesser
Ø500 × 300 mm
Max. Aufspannbereich
20.000 min⁻¹
Spindeldrehzahl
Kompakte Baugröße
TV260C
Kompaktes 5-Achs-Hochgeschwindigkeitszentrum für Präzisionsformen, Medizintechnik, Optik und Robotik.
Ø260 mm
Tischdurchmesser
Ø260 × 270 mm
Max. Aufspannbereich
30.000 min⁻¹
Spindeldrehzahl
01
Höchste Präzision
Die TV-C Serie ist auf Bearbeitungsgenauigkeit im Mikrometerbereich, hohe Oberflächengüte und präzise 5-Achs-RTCP-Bearbeitung ausgelegt.
02
Hohe Produktivität
Hochgeschwindigkeitsspindeln, schnelle Linearachsen sowie Schruppen und Schlichten in einem Prozess steigern die Produktivität bei gleichbleibender Präzision.
03

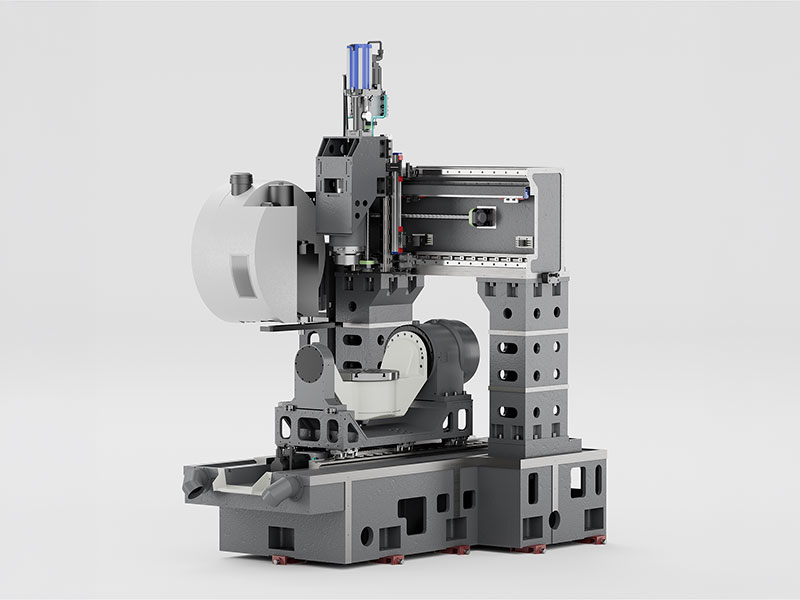

Hohe Stabilität
Hohe Maschinensteifigkeit, thermische Stabilität und direkte Antriebstechnik sichern dauerhafte Präzision auch im kontinuierlichen Betrieb.
04
Kompaktes Maschinenkonzept
Die kompakte 5-Achs-Plattform eignet sich für anspruchsvolle Anwendungen im Formenbau, in Medizintechnik, Optik, Robotik und Präzisionsfertigung.
Technische Daten
Technischer Vergleich der TV-C Serie.
Die Tabelle vergleicht die wichtigsten technischen Daten von TV400C und TV260C – von Arbeitsraum und Spindelleistung bis zu Rundtisch, Werkzeugkapazität und Maschinenabmessungen.

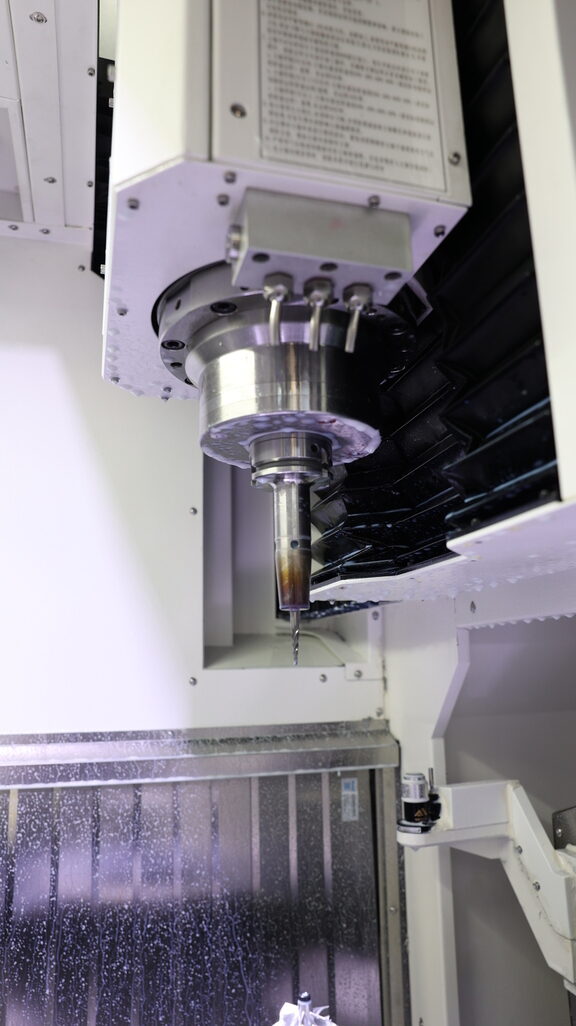

| Parameter | TV400C | TV260C |
|---|---|---|
| Ausführung | 5-Achs-Hochgeschwindigkeitsbearbeitungszentrum, mittlere Baugröße | Kompaktes 5-Achs-Hochgeschwindigkeitsbearbeitungszentrum |
| Verfahrweg X/Y/Z | 450 × 680 × 400 mm | 280 × 500 × 300 mm |
| Max. Aufspannbereich | Ø500 × 300 mm | Ø260 × 270 mm |
| Drehzahl C-Achse | 200 min⁻¹ | 200 min⁻¹ |
| Tischdurchmesser | Ø400 mm | Ø260 mm |
| Max. Tischbelastung | 150 kg | 50 kg |
| Schwenkbereich A-Achse | +120° / -120° | +120° / -120° |
| Drehzahl A-Achse | 100 min⁻¹ | 100 min⁻¹ |
| Max. Spindeldrehzahl | 20.000 min⁻¹ | 30.000 min⁻¹ |
| Werkzeugaufnahme | HSK-A63 | HSK-E40 |
| Spindelleistung (40 % / 100 % DC) | 20 / 30 kW | 8,5 / 12,75 kW |
| Spindeldrehmoment (40 % / 100 % DC) | 30,7 / 46 Nm | 8,1 / 12,15 Nm |
| Rundlauf Spindelkegel | 1 μm | 1 μm |
| Planlauf Spindelstirnfläche | 1 μm | 1 μm |
| Rundlauf am Prüfdorn bei 10 mm | 2 μm | 2 μm |
| Rundlauf am Prüfdorn | 4 μm bei 250 mm | 3 μm bei 200 mm |

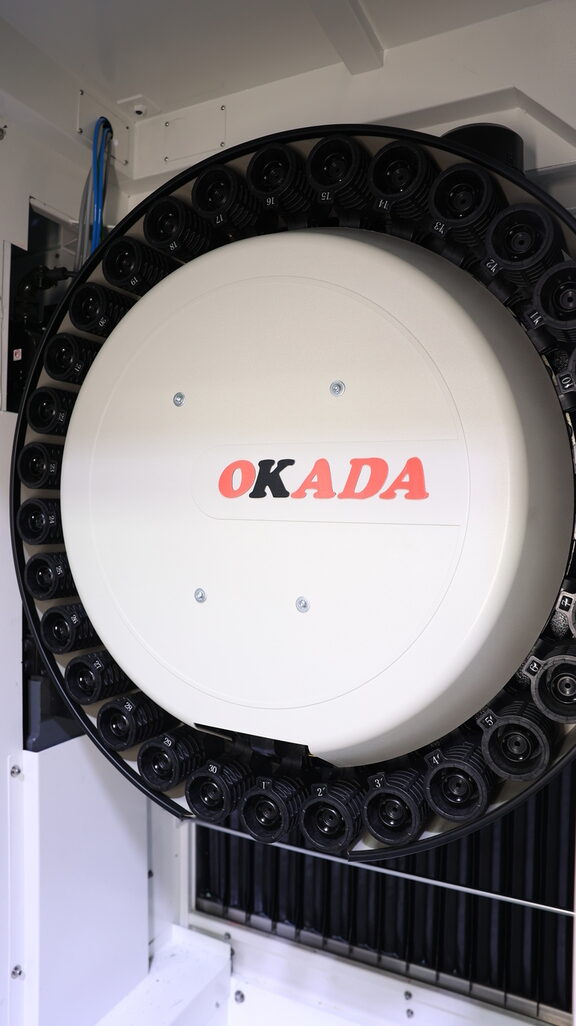

| Werkzeugmagazin | Scheibenmagazin Standard / Kettenmagazin optional | Scheibenmagazin Standard |
| Werkzeugplätze | 30 Werkzeuge / optional 40 Werkzeuge | 32 Werkzeuge |
| Max. Werkzeuglänge | 250 mm | 200 mm |
| Max. Werkzeugdurchmesser bei Vollbelegung | 75 mm | 60 mm |
| Max. Werkzeugdurchmesser bei freien Nachbarplätzen | 150 mm | 120 mm |
| Max. Werkzeuggewicht | 8 kg | 6 kg |
| Vorschub / Eilgang | 36 m/min | 36 m/min |
| Beschleunigung | 8 m/s² | 8 m/s² |

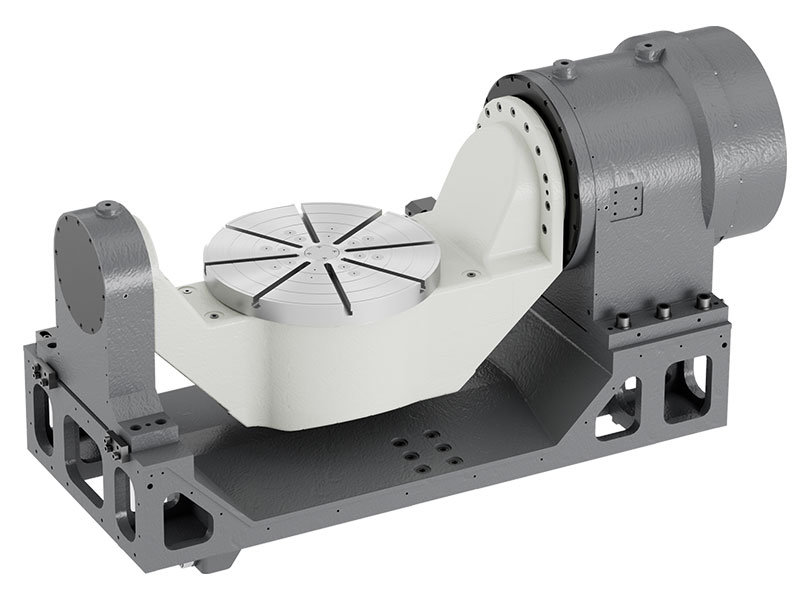

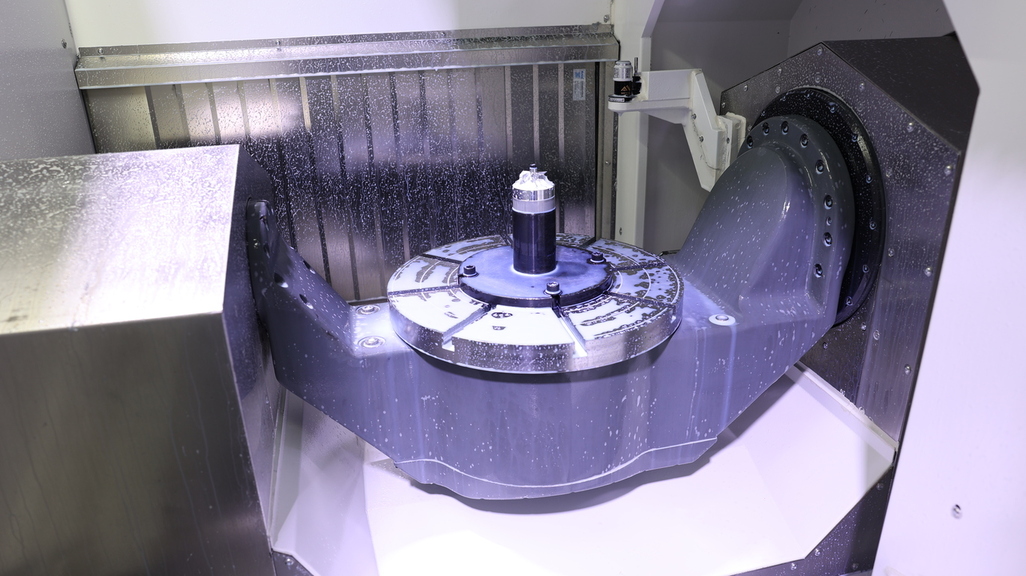

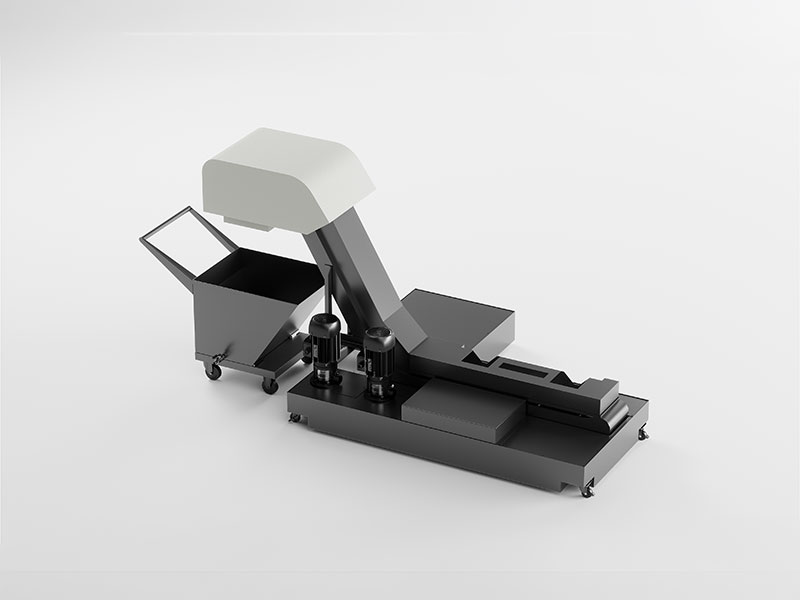

| Schwenkrundtisch mit Direktantrieb | TV400C-DD direkt angetriebener Zweiarm-Schwenkrundtisch | TV260C-DD direkt angetriebener Einarm-Schwenkrundtisch |
| Lagerung Schwenkrundtisch | Beidseitige Lagerung / einseitiger Antrieb | Einseitige Lagerung der A-Achse |
| Rundachsenantrieb | DD-Direktantrieb | DD-Direktantrieb |
| Drehzahl A-/C-Achse | 100 / 200 min⁻¹ | 100 / 200 min⁻¹ |
| Drehmoment A-Achse (S1 / S6) | 782 / 1540 Nm | 133 / 286 Nm |
| Drehmoment C-Achse (S1 / S6) | 249 / 498 Nm | 60 / 110 Nm |
| Klemmmoment A-/C-Achse | 1680 / 840 Nm | 840 / 210 Nm |
| Kühlung Rundachsen | Wasserkühlung | Wasserkühlung |
| Positionsklemmung | Pneumatische Klemmung | Pneumatische Klemmung |
| CNC-Steuerungen | Siemens / HEIDENHAIN | Siemens / HEIDENHAIN |
| Abmessungen inkl. Späneförderer | 2875 × 2667 × 2920 mm | 2700 × 2000 × 2500 mm |
| Maschinengewicht | ca. 9 t | ca. 6 t |
